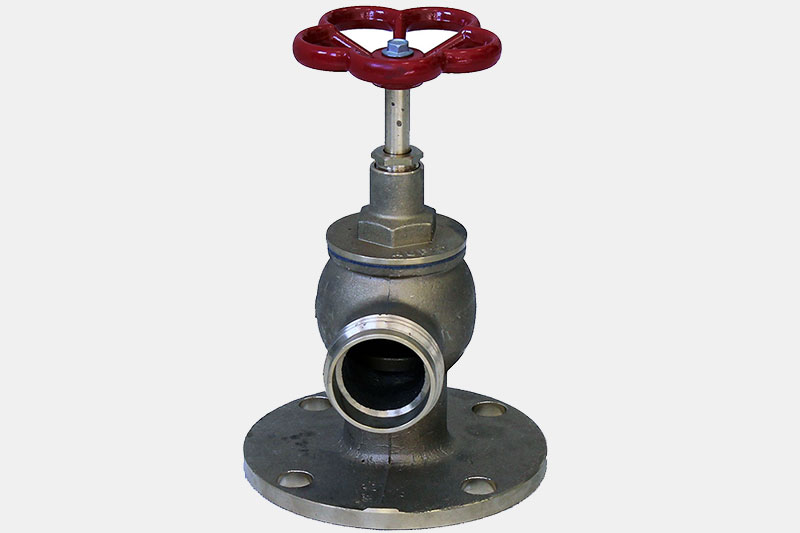

Valvola ad angolo flangiata
Valvola ad angolo flangiata
Corpo in bronzo e vitone in ottone
Fornibile con uscita UNI 45, UNI 70 o altri sistemi a richiesta
Le flange possono essere fornite anche:
Forate secondo richiesta del Cliente (per adattarle p.esempio al sistema JIS – giapponese)
| Descrizione | c.f. mm. | ø flangia mm. | L mm. | H mm. | Raccordo uscita |
|---|---|---|---|---|---|
| DN 40 PN 6 | 100 | 130 | 135 | 130 | 45 |
| DN 40 PN 16 | 110 | 150 | 135 | 130 | 45 |
| DN 65 PN 6 | 130 | 160 | 195 | 240 | 70 |
| DN 65 PN 16 | 145 | 185 | 195 | 240 | 70 |
